ТГУ-НОРД С

Назначение ТГУ-НОРД С

Теплогенераторы газовые уличные ТГУ-НОРД С, номинальной

мощностью от 15 до 30 кВт, служат для обеспечения отоплением и

горячим водоснабжением жилых и общественных зданий, а также

производственных помещений. ТГУ-НОРД С предназначены для

эксплуатации в макроклиматических районах с умеренным климатом

при температуре окружающего воздуха от -45 до +40ºС. Категория

размещения – 1 (на открытом воздухе) по ГОСТ 15150. ТГУ-НОРД С

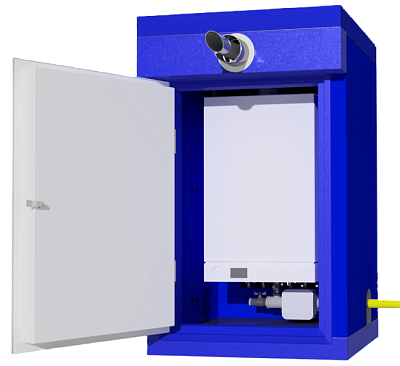

представляет собой единый модуль, размещенный в

теплоизолированном влагозащищенном блоке-корпусе,

устанавливается на наружной стене здания.

Комплектация ТГУ-НОРД С

- Бытовой газовый двухконтурный/одноконтурный котёл

- Утепленный влагозащищенный корпус

- Умный счетчик газа СМТ-Смарт G4 (Опция)

- Электрический обогреватель

- Комнатный термостат

- Коаксиальный дымоход с системой антиобледенения

- Фонарь для освещения внутреннего пространства

- Модуль удаленного управления ZONT (опция для ТГУ-НОРД С на

базе котла MIZUDO)

- Возможность подключения газа с правой или с левой стороны

Примечание: Отдельно корпус без котла – НЕ поставляется.

Эксплуатация на открытом воздухе

Термоблок предназначен для эксплуатации в макроклиматических районах с умеренным климатом (У1) при температуре окружающего воздуха от минус -45 ºС до плюс 40 ºС; категория размещения – 1 (на открытом воздухе) по ГОСТ 15150. Термоблок, по степени пожарной опасности является наружной установкой, с категорией «ГН» по СП 12.13130.2009.

5 причин, почему не стоит бояться размерзания ТГУ-НОРД С

1) В корпусе ТГУ-НОРД-С постоянно поддерживается положительная температура, за счет теплового излучения котла.

2) ТГУ-НОРД-С оснащен дополнительным обогревательным элементом, который обеспечивает дополнительный прогрев внутренней полости оборудования.

3) Корпус ТГУ-НОРД-С выполнен в виде специальных теплоизоляционных касет, сендвич-панелей из нержавеющей стали и утеплителя между ними, толщиной 80 мм.

4) Часто бывает, что в отдельных районах наблюдаются систематические перебои с элетропитанием и в этом случае, при длительном отключении, котел может промёрзнуть, но производитель не запрещает использовать незамерзающие жидкости в качестве теплоносителя. Применение резервных источников электроэнергии с автоматическим переключением на резерв обеспечит дополнительную защиту Вас и Вашего дома от нештатных ситуаций.

5) Котел ТГУ-НОРД-С спроектирован на базе и по технологиям проверенного промышленного оборудования – уличного термоблока ТГУ-НОРД, производимого заводом ООО “Северная компания”. Термоблоки ТГУ-НОРД производятся с 2013 года и зарекомендовали себя исключительно надежно в разнообразных климатических зонах. Оборуование используется для теплоснабжения детских садов, мед.учереждений, школ, бизнес-центров, храмов, административных и производственных объектов во многих регионах России.

Монтаж

ТГУ-НОРД C следует располагать на несущих стенах зданий с учетом следующих требований:

-Расстояние по горизонтали в свету от блок-корпуса ТГУ-НОРД-C до входных дверей, вентиляционных решеток, открывающихся окон должно быть не менее 0,5 м

-Расстояние от блок-корпуса ТГУ-НОРД-С до не открывающихся окон не нормируется

-Расстояние по вертикали в свету от блок-корпуса ТГУ-НОРД-C до уровня земли должно быть не менее 0,8 м

Проектирование. Нормы. Требования (9 этапов газификации)

В большинстве случаев установка котла требуется как следствие газификации – строительства газопровода по участку от уличной ветки к дому. При этом для газификации необходимо выполнение проектных работ. Для того чтобы правильно оформить газопровод на участке и конечную его точку – источник теплоснабжения, необходимы следующие этапы:

1. Заявка и получение ТУ (Технических условий) на подключение к поселковому газопроводу.

(Выдаёт ТУ местный ГорГаз или АО “Газпром Газораспределение”)

2. Выбор проектной и строительной компании для соответствующих работ.

(Обычно это АО “Газпром Газораспределение”, но и частные компании также могут выполнять эти работы)

3. Сбор данных для выполнения проекта.

(Ситуационный план. Топографическая съемка. Документы о собственности. Разрешения от всех собственников. Параметры помещения. Первичный подбор оборудования)

4. Оценка помещения на предмет соответствия требованиям для установки газового оборудования.

(Часто бывает, что нет подходящего помещения или они не соответствуют требованиям. Именно в таких случаях возможная альтернатива – ТГУ-НОРД С)

5. Выполнение проекта. Включение в проект необходимого оборудования.

(Проектировщик добавляет к проекту паспорта и сертификаты на используемое оборудование: счетчик, ТГУ-НОРД С, краны, трубы, переходы, регулятор и пр.)

6. Согласование проекта.

(В местном филиале АО “Газпром Газораспределение” проект проверяется и согласовывается на соответствие требованиям и нормативамб действующего законодательства РФ, правилам безопасности сетей газораспределения и газопотребления)

7. Строительство газопровода. Установка и подключение оборудования.

(Прокладывается воздушный или подземный газопровод, монтируется котел, плита и прочее оборудование. Производится опрессовка газопровода)

8. Сдача газопровода.

(Инспектор проверяет построенный газопровод на предмет соответсвия проекту)

9. Врезка в поселковый газопровод. Пуск газа. ПНР.

(Финальный этап – построенный газопровод соединяется с магистральным, запускается газ, запускается оборудование.)
